第71回 診療放射線技師国家試験 問46

解説

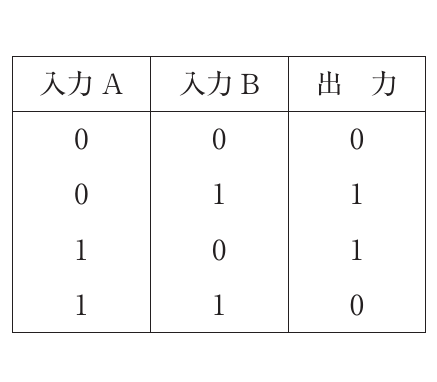

真理値表が示すのは排他的論理和（XOR）。 入力AとBが異なるとき（0と1、1と0）出力が1、両者が同じとき出力が0となる真理値表は排他的論理和に対応する。 否定論理積（NAND）や否定論理和（NOR）はすべての入力に対する出力パターンが異なり、否定排他的論理和（XNOR）はAとBが一致したとき出力1で逆の関係となる。 よって排他的論理和が正しい。
