正答5
解説
正解は(5)。
局所排気装置のフードは、囲い式(カバー型・グローブボックス型・ドラフトチェンバー型・建築ブース型)、外付け式(スロット型・グリッド型・ルーバー型など発散源の側方や下方から吸引するもの)、レシーバー式(キャノピー型・カバー型など熱や慣性気流を捕捉するもの)に分類される。

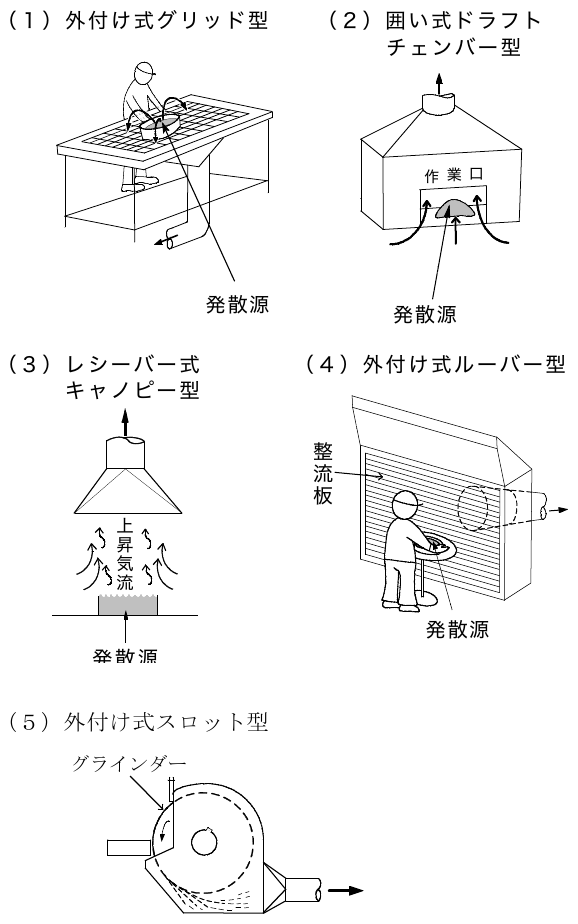

本問では、図(整流板やグラインダー等)に示された形状と名称の組合せのうち、外付け式スロット型として示された模式図が他のフード型式(例えばレシーバー式キャノピー型等)に該当するため(5)が誤り。
フードの型式と模式図の対応を正確に押さえる必要がある。
