2025年度 上期 第二種電気工事士 学科試験 問25

解説

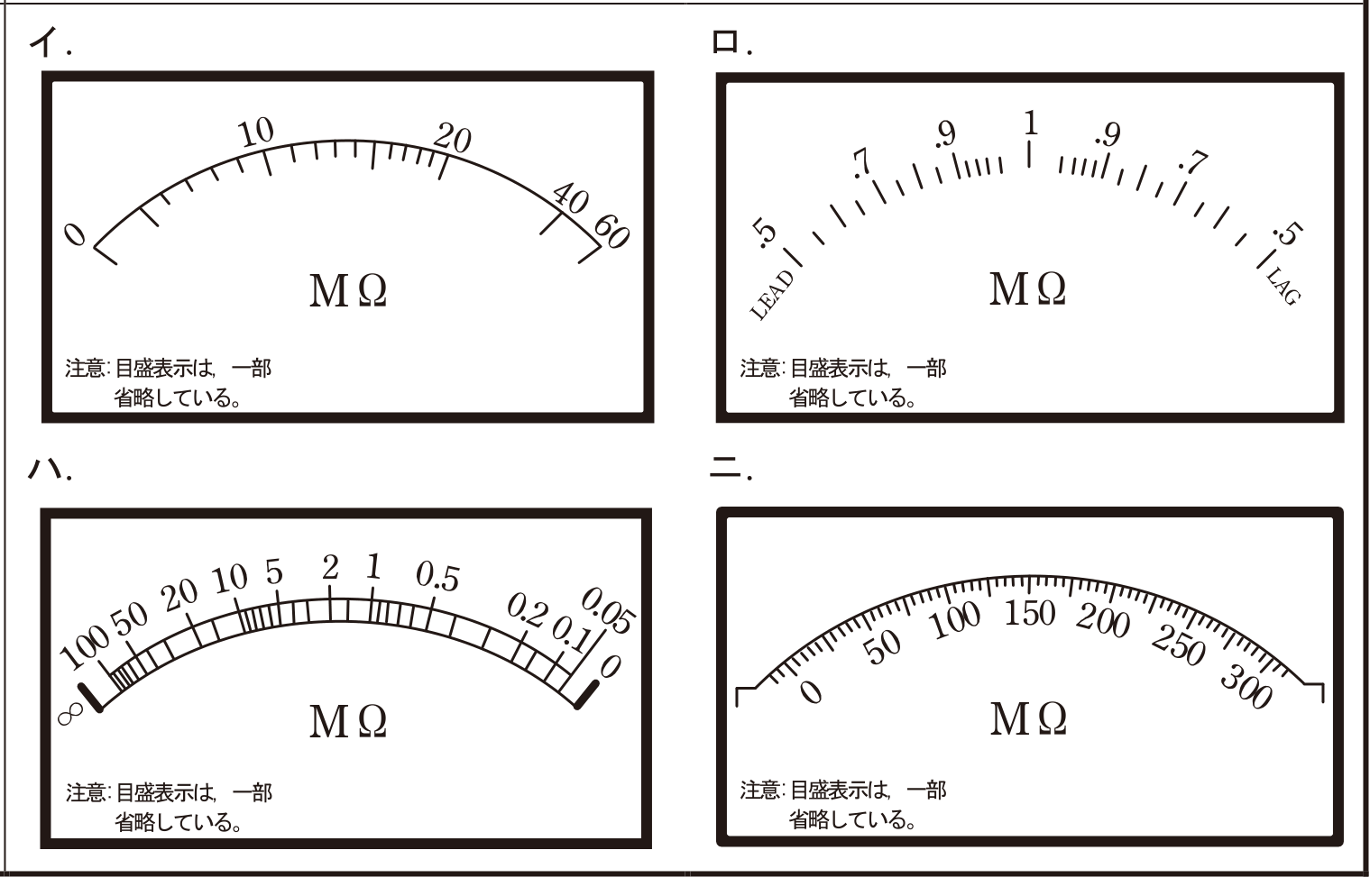

誤り。 電流計の表示部と思われます(※単位はAです)。 目盛りが均等割りなので、絶縁抵抗計ではありません。 誤り。 力率計の表示部です(※単位はcosθです)。 中心(12時の方向)が1で、左右対称に小数点の目盛りが振ってあります。 LEADは位相進み、LAGは位相遅れを示します。 [正しい]。 絶縁抵抗計(メガー)の表示部です。 特徴は無限大(∞)の表示があること、目盛が有効最大表示値から5→2→1の繰返しで振られていることです。 誤り。 電圧計の表示部と思われます(※単位はVです)。 目盛りが均等割りなので、絶縁抵抗計ではありません。 したがって正しい記述は[ハ]です。
