2025年度 下期 第二種電気工事士 学科試験 問23

解説

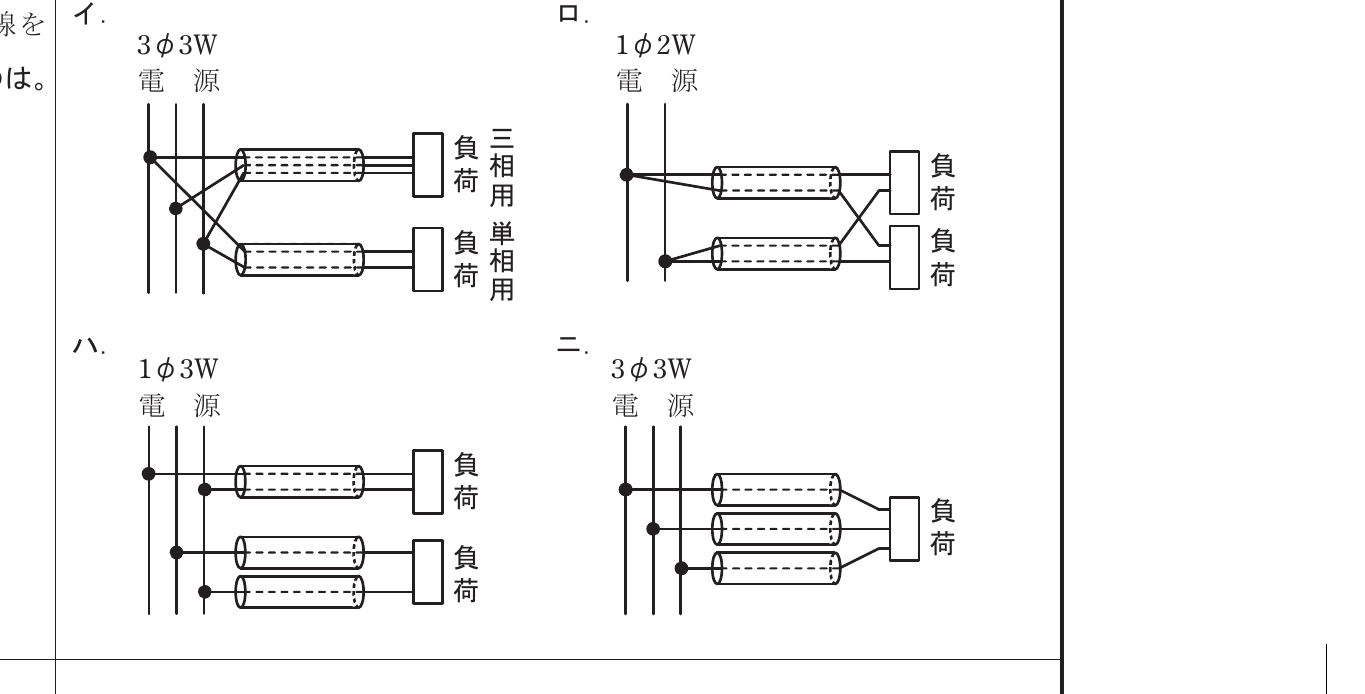

金属管に電線を通して施設するときには、同じ回路の電線は、1つの回路で使う電線全部を1つの電線管に納めなければなりません。 電磁的平衡にして、金属内に磁気が生じないようにするためです。 このため、2線の電路では行き帰りの2本、3線の電路では3本全部を納める必要があります。 少なくとも行き・帰りで2本はあるはずなので、1本しか入線していない電線管があれば即座にNGと判断しましょう。 電線に電流が流れると、電線周りに磁力線が生じます。 これが電線管内で起こると、磁力線によって誘導電流が渦状に発生し、ジュール熱によって異常発熱が起こります。 場合によっては、火災や電線管損傷の原因にもなります。 1つの回路の電線には、行きと帰りの電流が流れているため、発生した磁力線が打ち消し合い電磁的平衡状態となります。 [適切]。 三相用では各電路より各1本で計3本の電線を1つの電線管に入線し、単相用では別々の電路から2本の電線を1つの電線管に入線しているため、電磁的平衡状態です。 不適切。 2本の電線管ともに、1つの電路から2本をとって入線しているのでダメです。 不適切。 上側の電線管は2線の電路であれば問題ありません。 しかし、下2本の電線管は1本しか入線していないのでダメです。 不適切。 各1本しか入線していないのでダメです。 したがって適切なものは[イ]です。
