2024年度 下期 第二種電気工事士 学科試験 問27

解説

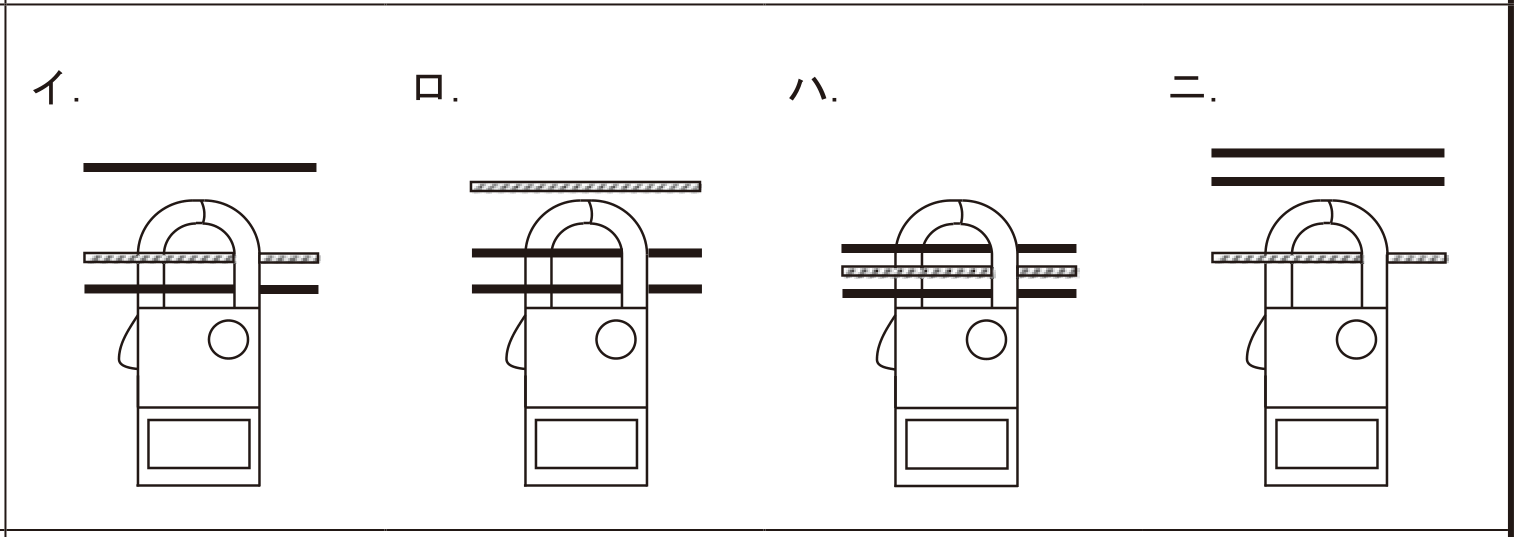

クランプ形漏れ電流計を用いて漏れ電流を測定する方法は、回路が単相2線式か単相3線式かで異なります。 単相2線式接地線以外の電圧線2本をクランプする単相3線式電圧線2本と中性線1本の3本をクランプして測定する本問は単相3線式回路であるため、3本の線をまとめて挟む[ハ]の方法が漏れ電流の正しい測定方法です。 なお、クランプ型電流計の本来の用途である負荷電流を測定するときには、測定したい電線1本のみクランプで挟みます。
