正答4
解説

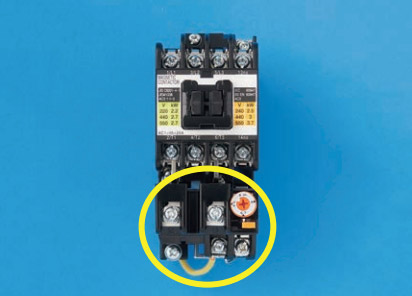

写真は電磁開閉器です(図記号は)。
電磁開閉器は、電動機の遠隔操作などに用いられ、押しボタン等からの信号を受けて電磁力で回路を開閉する装置です。
マグネットスイッチとも呼ばれます。
電磁開閉器は、電磁力により回路を開閉する電磁接触器(コンタクタ)と、過電流を検知し回路を遮断する熱動継電器(サーマルリレー)を組み合わせたものです。
写真の○で囲まれた部分が熱動継電器、上の部分が電磁接触器に当たります。
熱動継電器には定格電流を設定するダイヤル、過電流時の動作を確認するためのトリップボタン(テストボタン)があるのが見た目の特徴です。
したがって[ニ]が正解となります。
