正答2
解説

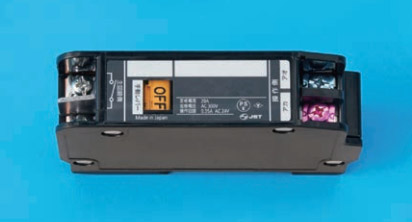

写真はリモコン配線に用いる『リモコンリレー』です。
リモコン配線とは、低電圧を使って1箇所または複数の場所から遠隔操作でスイッチをON/OFFするものです。
制御用の低電圧を生成するリモコントランス(変圧器)、リモコンスイッチ(またはその集合体であるリモコンセレクタスイッチ)などで構成されます。
リモコンリレーの配線用記号は、1個の場合は▲、複数集合している場合は図記号の右下に個数を傍記します。
誤り。
リモコントランスの説明です。
リモコントランスリモコンスイッチの制御回路用に電圧を24Vに下げる装置[正しい]。
リモコンリレーの説明です。
リモコンリレーリモコン(セレクタ)スイッチと組み合わせて遠隔操作で配線を切り替える装置。
右下にリレー数を傍記する誤り。
リモコンセレクタスイッチの説明です。
リモコンセレクタスイッチ遠隔操作で複数の配線を切り替える複数のスイッチを1か所にまとめたもの。
右下に点滅回路数を傍記する誤り。
調光ターミナルユニットの説明です。
リモコンリレーはON/OFFにだけ対応します。
したがって正しい用途は[ロ]です。
