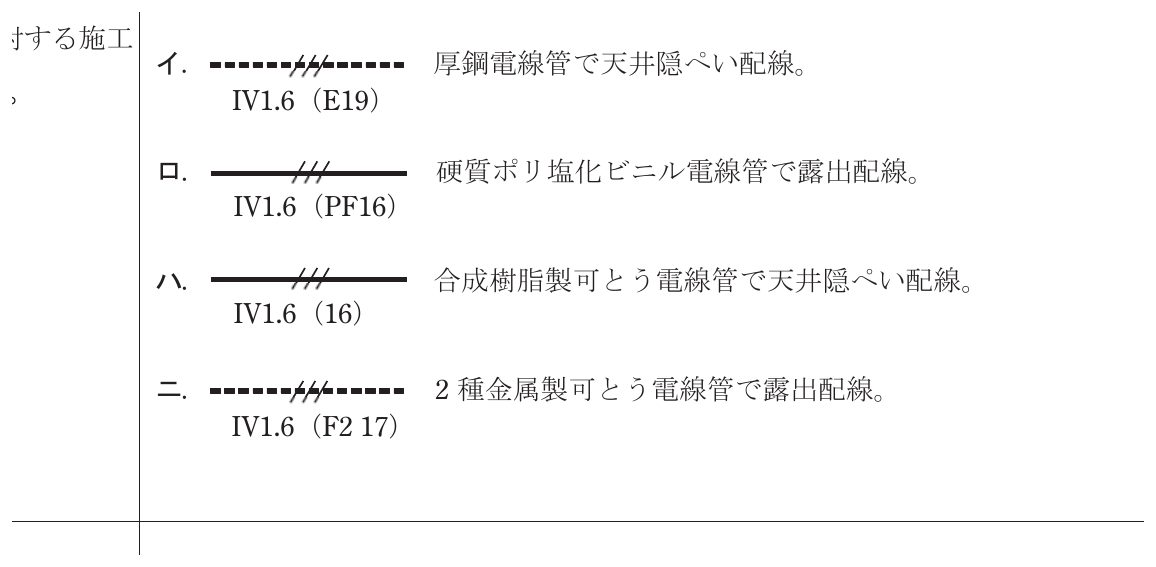

2023年度 下期 午前 第二種電気工事士 学科試験 問21

解説

誤り。 Eはねじなし電線管、点線は露出配線を示しています。 誤り。 PFは合成樹脂製可とう電線管、実線は天井隠ぺい配線を示しています。 誤り。 図記号なしは薄鋼電線管又は厚鋼電線管、実線は天井隠ぺい配線を示しています。 [正しい]。 F2は2種金属製可とう電線管(通称プリカチューブ)、点線は露出配線を示すので正しい説明です。 したがって正解は[ニ]です。
