2022年度 下期 午後 第二種電気工事士 学科試験 問21

解説

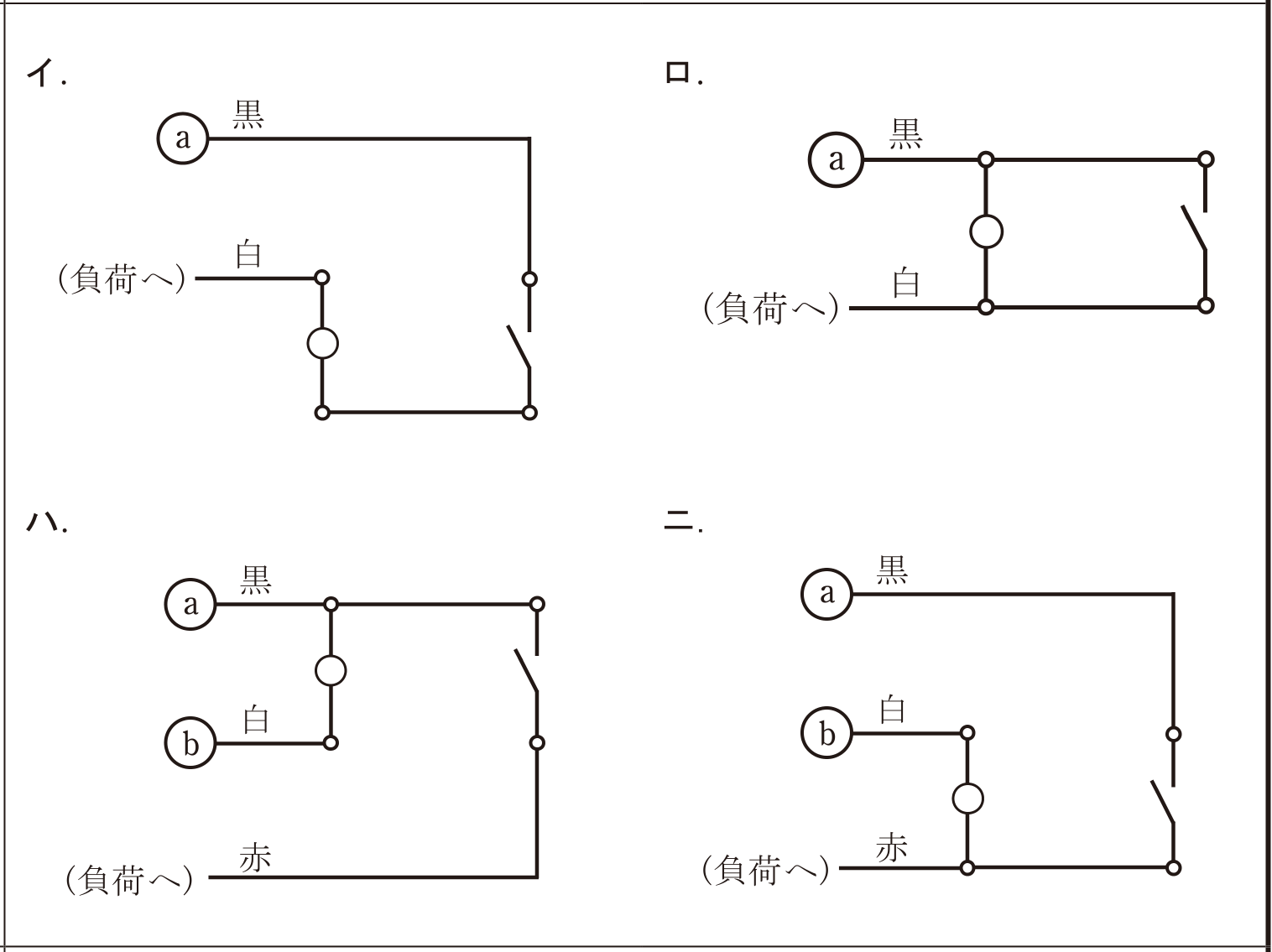

スイッチとパイロットランプの配線は、常時点滅、同時点滅、異時点滅で次のように異なります。 異時点滅では2芯ケーブル使い、パイロットランプとスイッチを並列に接続します。 したがって、黒白の2芯ケーブルを用いている[ロ]が正解です。 異時点滅は、スイッチが切のときには、負荷と比べてパイロットランプに多くの電圧が印加されるためパイロットランプが点灯し、スイッチがONのときにはスイッチの電路で短絡されるためパイロットランプは消灯し、負荷に電圧が印加される仕組みになっています。 誤り。 スイッチを入れたときに点灯するので同時点滅です。 ただし、負荷とパイロットランプが直列に配置されているので、分圧により負荷にほとんど電流が流れません。 [正しい]。 異時点滅の回路です。 誤り。 常時点灯の回路です。 誤り。 同時点滅の回路です。
