2022年度 下期 午前 第二種電気工事士 学科試験 問18

解説

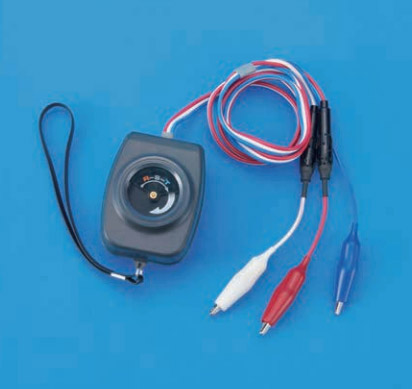

写真の器具は検相器です。 三相交流回路の相順(相回転)であるR相、S相、T相を調べるために使用します。 写真では見にくいですが、回転円盤にR－S－Tの文字が記載されていることが目印です。 したがって[イ]が正しい選択肢です。 [正しい]。 検相器は、三相交流回路の相順(相回転)を調べるために使用します。 誤り。 電圧の測定に用いるのは回路計(テスタ)です。 誤り。 回転速度の測定に用いるのは回転計です。 誤り。 電動機の軸受けの温度の測定に用いるのは各種温度計です。
