正答1
解説

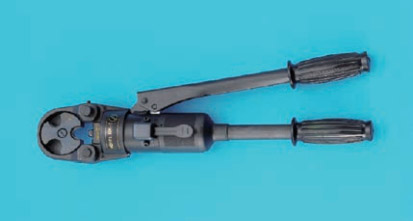

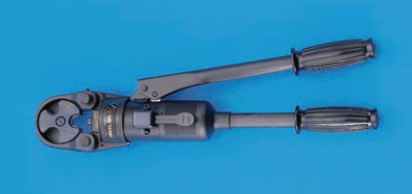

写真の工具は「手動油圧式圧着器」です。
電線に圧着端子やスリープを確実に接続するための工具であり、ハンドル操作によって内部の油圧システムが作動し、大きな圧着力を発生させることで、太い電線や大型端子でも確実に圧着することができる仕組みを持ちます。
2本の長いハンドル、油圧シリンダ部分、圧着ヘッド部に丸型またはU字型の開口部があることが見た目の特徴です。
したがって正解は[イ]です。
[正しい]。
写真の工具は手動油圧式圧着器です。
誤り。
手動油圧式カッタは、電線やケーブルを切断する工具です。
誤り。
ノックアウトパンチャは、金属板に丸穴を開ける工具です。
誤り。
手動油圧式圧縮器は、電線の分岐部分にコネクタを取り付ける際に使用する工具です。
