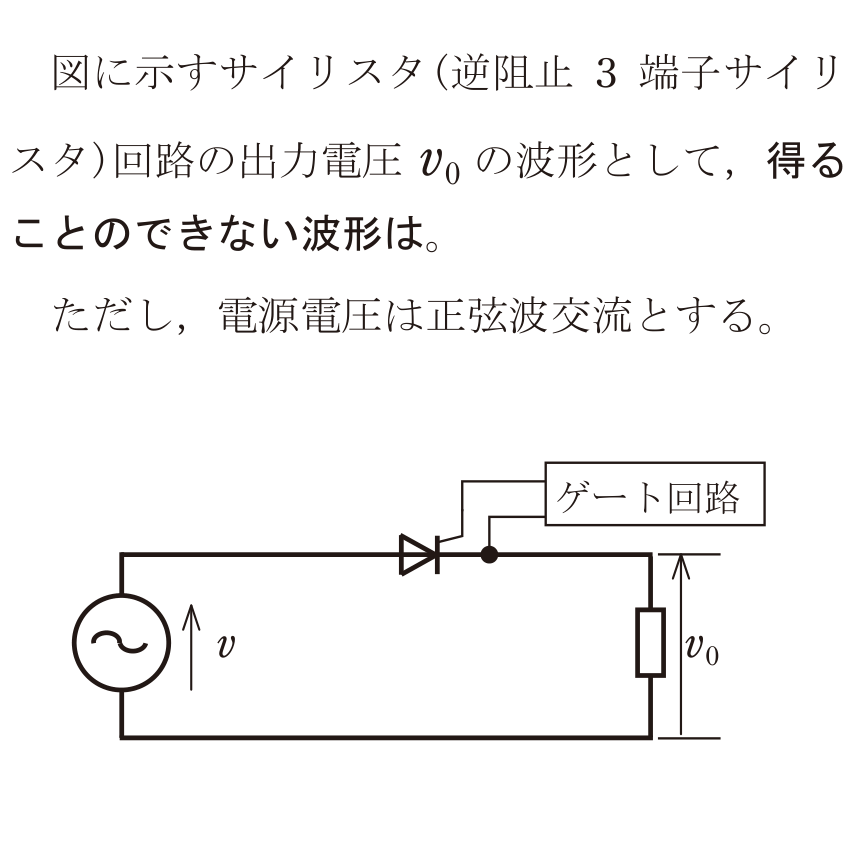

2025年度 上期 第一種電気工事士 学科試験 問13

解説

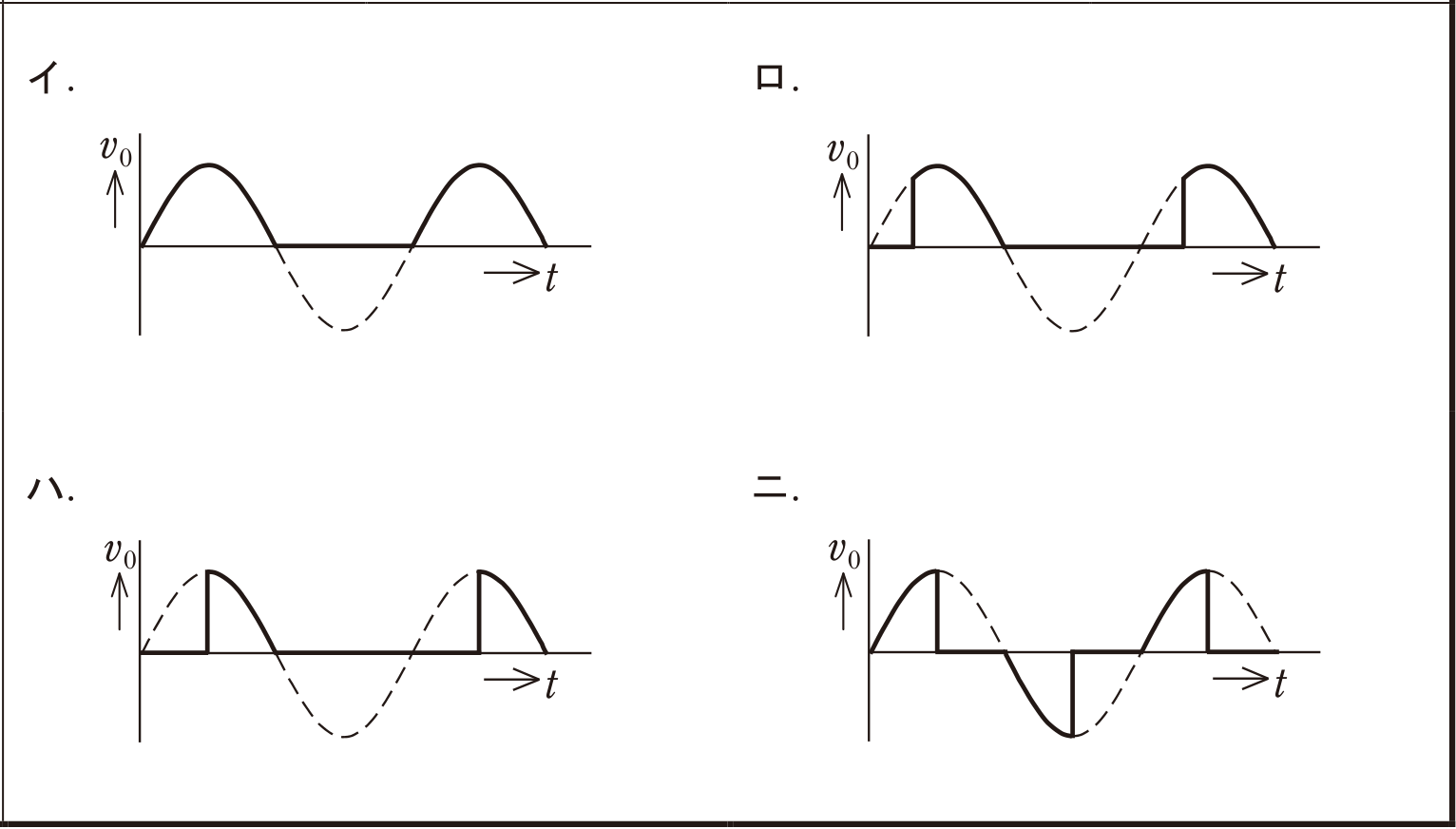

逆阻止3端子サイリスタ（SCR）は順方向の正の半サイクルにしか電流を流せず、出力電圧v0は正側にしか現れない。 イ・ロ・ハはいずれも正の半波のみ（点弧角を変えて位相制御した正側波形）で、得ることができる。 一方ニは正の半サイクルだけでなく負側にも出力が現れており、1個の逆阻止サイリスタでは逆方向に通電できないためこの波形は得られない。 よって正答はニ。
