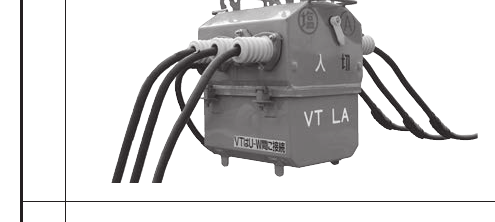

ホーム › 第一種電気工事士 学科試験 › 2025年度 下期 学科 › 問232025年度 下期 学科 第一種電気工事士 学科試験 問23電気機器・器具・材料2025年☆ ブックマーク写真に示す過電流蓄勢トリップ付地絡トリップ形( SOG )の地絡継電装置付高圧交流負荷開閉器( GR 付 PAS )を設置する場合の記述として，誤っているものは。一般送配電事業者の配電線への波及事故の防止に効果がある。自家用側の高圧電路に地絡事故が発生したとき，一般送配電事業者の配電線を停止させることなく，自動遮断する。自家用側の高圧電路に短絡事故が発生したとき，PAS を一旦ロックし，一般送配電事業者の配電線が一時停止した後，自動的に PAS を開放する。自家用側の高圧電路に短絡事故が発生したとき，一般送配電事業者の配電線を停止させることなく，自動遮断する。解答・解説を見る正答4解説GR 付 PAS の動作。 地絡事故時は自家用側で自動遮断し、配電線への波及を防止する（イ、ロ正）。 短絡事故時は配電線側遮断器が動作した後、PAS が一旦ロックしてから自動開放（SOG 機能）。 短絡を PAS 自体で遮断するわけではないので、ニの「配電線を停止させることなく自動遮断する」は誤り。 答ニ。← 問22問24 →まとめて解く2025年度 下期 学科を通しで解く（50問）→この回の他の問題2025年度 下期 学科 第一種電気工事士 学科試験 の全50問を見る →
