2025年度 下期 学科 第一種電気工事士 学科試験 問9

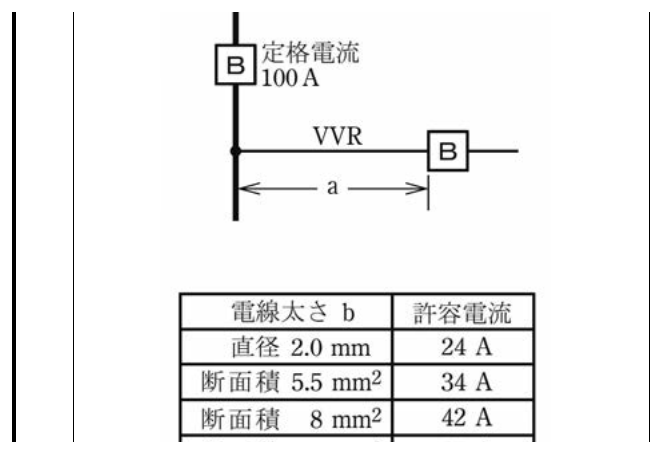

図のような，低圧屋内幹線からの分岐回路において，分岐点から配線用遮断器までの分岐回路を 600 V ビニル絶縁ビニルシースケーブル丸形（VVR）で配線する。 この電線の長さ a と太さ b の組合せとして，不適切なものは。 ただし，幹線を保護する配線用遮断器の定格電流は 100 A とし，VVR の太さと許容電流は表のとおりとする。
正答2
図のような，低圧屋内幹線からの分岐回路において，分岐点から配線用遮断器までの分岐回路を 600 V ビニル絶縁ビニルシースケーブル丸形（VVR）で配線する。 この電線の長さ a と太さ b の組合せとして，不適切なものは。 ただし，幹線を保護する配線用遮断器の定格電流は 100 A とし，VVR の太さと許容電流は表のとおりとする。
