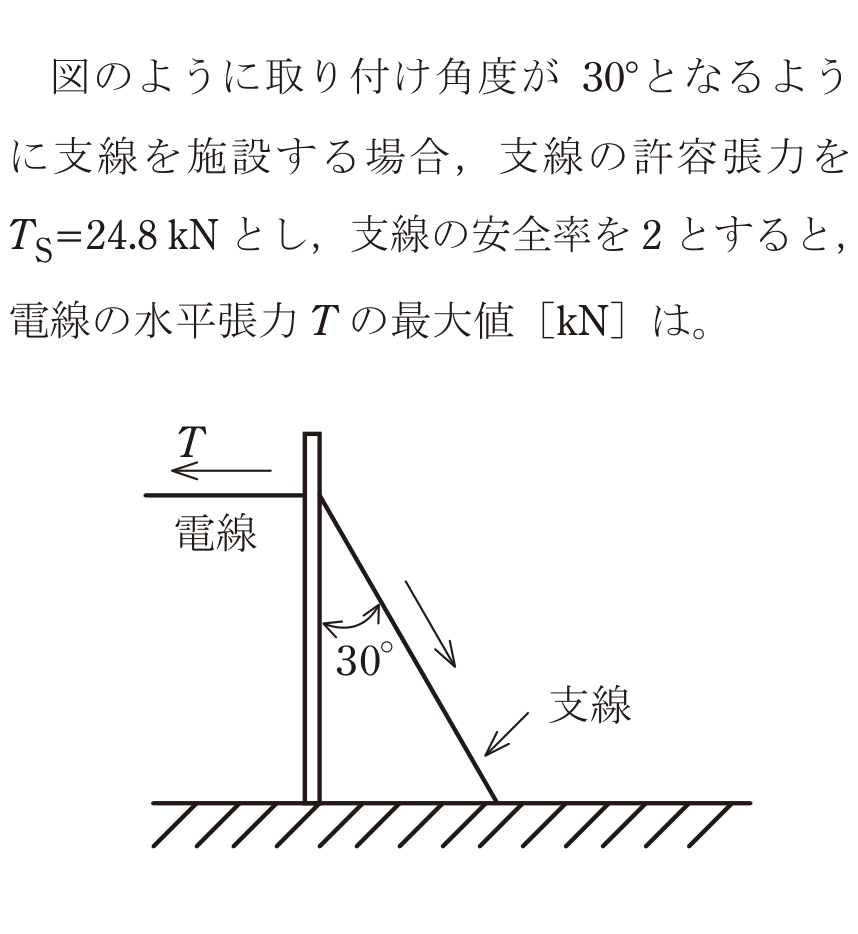

ホーム › 第一種電気工事士 学科試験 › 2024年度 上期 › 問92024年度 上期 第一種電気工事士 学科試験 問9配電理論・配線設計2024年☆ ブックマーク図のように取り付け角度が 30°となるように支線を施設する場合，支線の許容張力を TS=24.8 kN とし，支線の安全率を 2 とすると，電線の水平張力 T の最大値［kN］は。3.16.210.724.8購入状況を確認しています…正答2解説支線の許容張力を安全率で割ると使用可能張力=24.8/2=12.4kN。 支線が水平張力に対抗する成分は取付角30°のsin成分。 電線水平張力T=12.4×sin30°=12.4×0.5=6.2kN。 角度成分で分解する点が要点で正答は6.2。← 問8問10 →まとめて解く2024年度 上期を通しで解く（50問）→この回の他の問題2024年度 上期 第一種電気工事士 学科試験 の全50問を見る →
