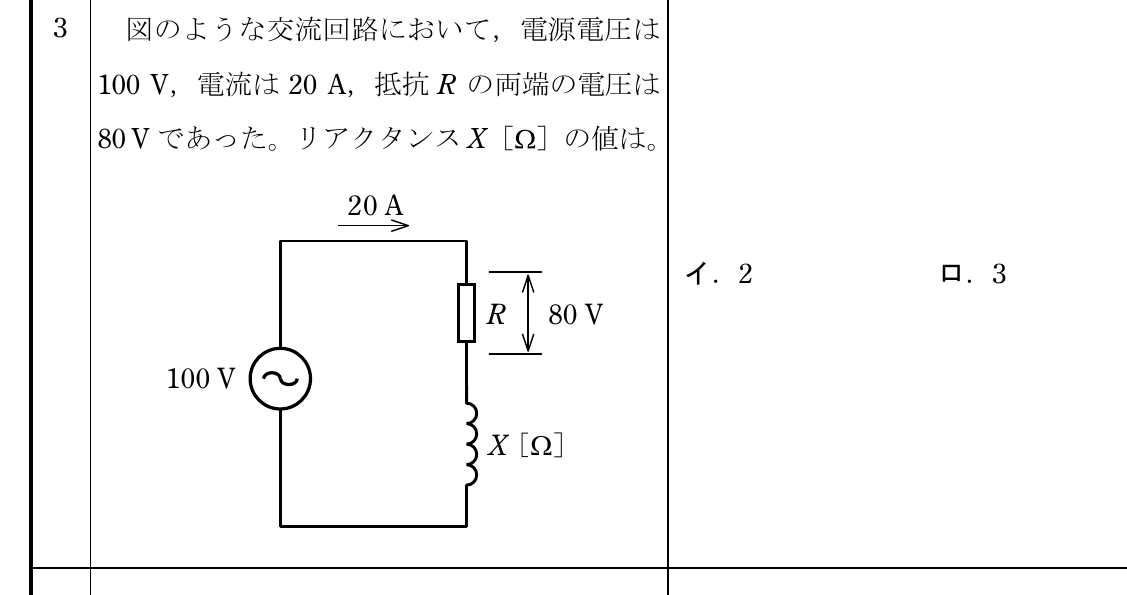

ホーム › 第一種電気工事士 学科試験 › 2024年度 上期 › 問32024年度 上期 第一種電気工事士 学科試験 問3電気の基礎理論2024年☆ ブックマーク図のような交流回路において，電源電圧は 100 V，電流は 20 A，抵抗 R の両端の電圧は 80 V であった。 リアクタンス X［Ω］の値は。2345購入状況を確認しています…正答2解説RL直列回路で電源電圧100Vは抵抗電圧80Vとリアクタンス電圧VXのベクトル和。 VX=√(100²−80²)=√3600=60V。 リアクタンスX=VX/I=60/20=3Ω。 直交成分で合成する点が要点で、正答は3Ω。← 問2問4 →まとめて解く2024年度 上期を通しで解く（50問）→この回の他の問題2024年度 上期 第一種電気工事士 学科試験 の全50問を見る →
