2023年度 下期 学科 午後 第一種電気工事士 学科試験 問16

解説

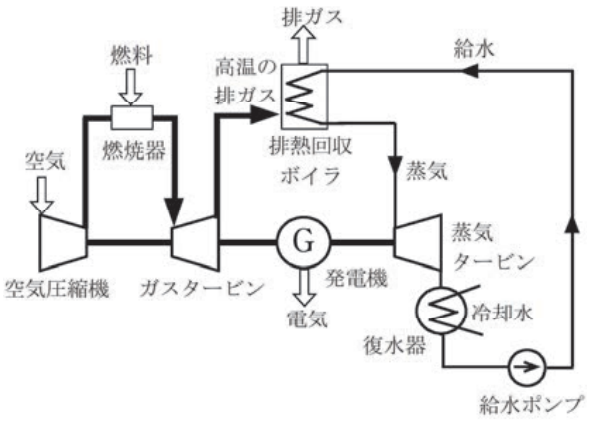

正解は「ニ．コンバインドサイクル発電」です。 図は、空気圧縮機・燃焼器・ガスタービンで発電したあと、高温の排ガスを排熱回収ボイラに導いて蒸気をつくり、蒸気タービンでも発電する方式で、ガスタービンと蒸気タービンを組み合わせたコンバインドサイクル発電です。 2段階で発電するため熱効率が高いのが特徴です。 熱併給発電(イ)は排熱を給湯・暖房等に利用する方式です。
