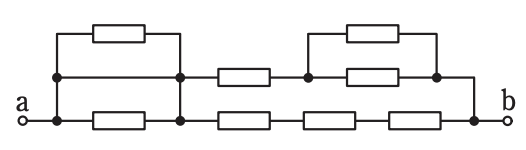

2023年度 下期 学科 午後 第一種電気工事士 学科試験 問2

解説

正解は「ロ．2」です。 左側のブロックは、並列部分の中央が抵抗のない導線で短絡されているため、合成抵抗は0Ωになります。 残りは、中央経路が2Ω＋(2Ω2個の並列＝1Ω)＝3Ω、下側経路が2Ω3個直列＝6Ωで、両経路が並列なので(3×6)/(3＋6)＝2Ωとなります。 導線で短絡された抵抗には電流が流れない(0Ωとみなせる)ことに気づくのがポイントです。
