2023年度 下期 学科 午前 第一種電気工事士 学科試験 問37

解説

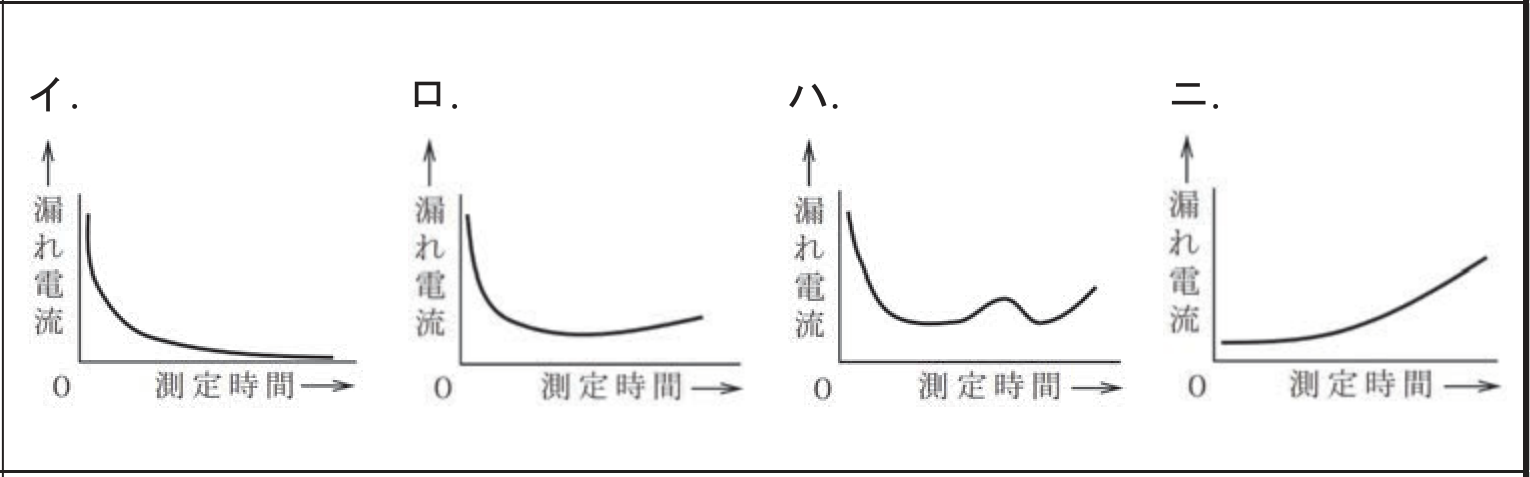

正解は「イ」です。 直流漏れ電流測定では、ケーブルに直流電圧を印加した直後は吸収電流などにより漏れ電流が大きく、絶縁が正常であれば時間の経過とともに減少して一定値に落ち着きます。 よってイのチャートが正常です。 時間とともに漏れ電流が増加するもの(ロ・ニ)や、急変(キック現象)が現れるもの(ハ)は、絶縁劣化が疑われる波形です。
