2023年度 下期 学科 午前 第一種電気工事士 学科試験 問15

解説

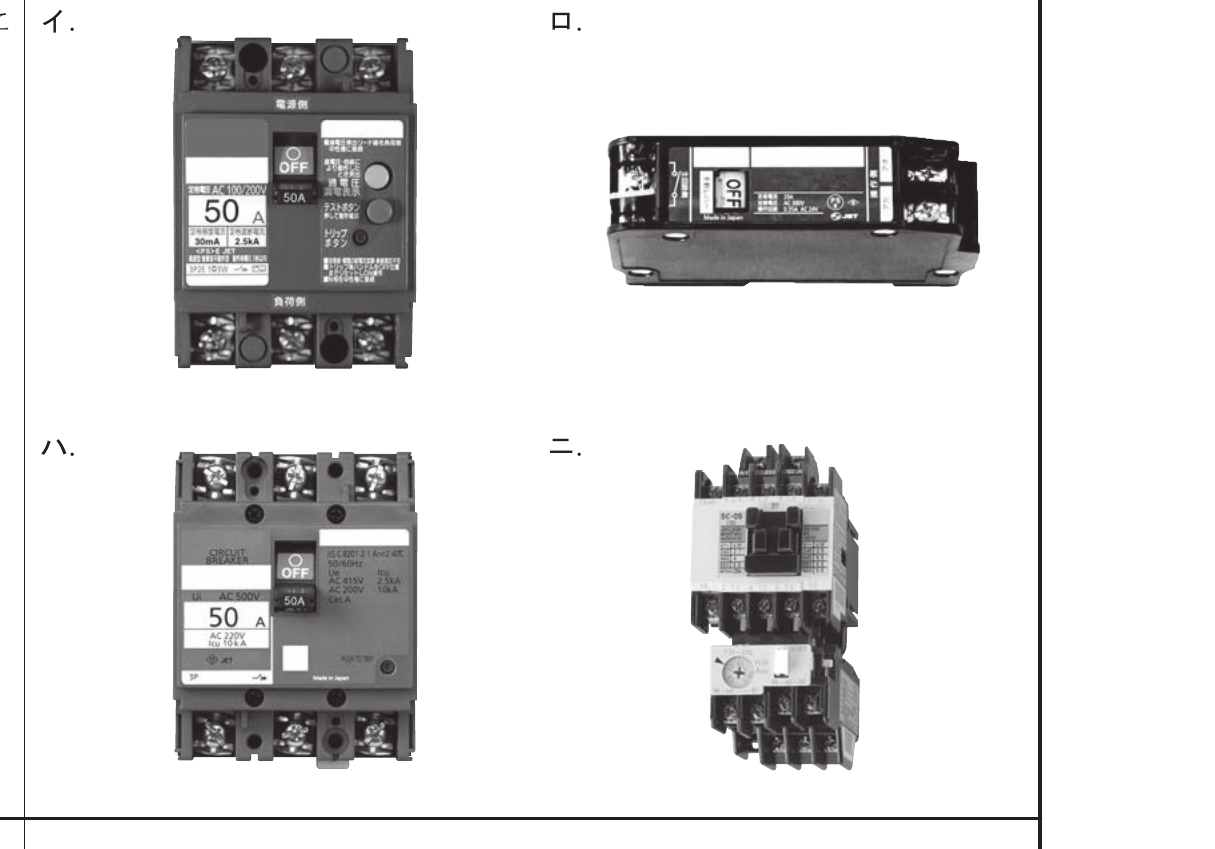

正解は「イ」です。 低圧電路で地絡(漏電)が生じたときに自動的に電路を遮断するのは漏電遮断器です。 写真イはテストボタンと定格感度電流の表示をもつ漏電遮断器(過負荷保護付)です。 配線用遮断器は過負荷・短絡電流では動作しますが地絡は検出できず、電磁開閉器は電動機の運転制御用であり、いずれも地絡で自動遮断する機能はありません。
