2023年度 下期 学科 午前 第一種電気工事士 学科試験 問2

解説

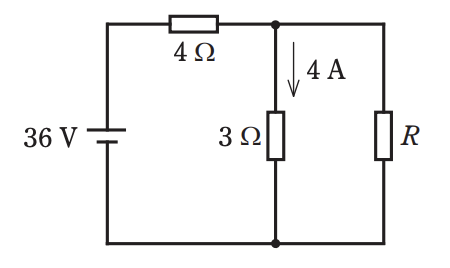

正解は「ハ．24」です。 3Ωには4Aが流れているので、並列部分の電圧は3Ω×4A＝12Vです。 電源電圧36Vとの差から、4Ωに加わる電圧は36−12＝24Vとなり、4Ωを流れる全電流は24V÷4Ω＝6Aです。 抵抗Rに流れる電流は6−4＝2Aなので、Rの消費電力はP＝12V×2A＝24Wとなります。 電流の分流と電圧の関係を順に整理することがポイントです。
