2022年度 下期 学科 午後 第一種電気工事士 学科試験 問25

解説

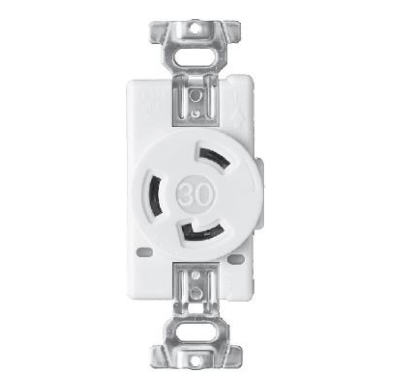

正解は「イ．WL＝0.2　WC＝0.4」です。 この問題は、コンセントについてです。 写真をよく見ると、中央部に「30」との表記が見えます。 これは定格30Aのコンセントであることを指しています。 「イ．」の記述の20Aの配線用遮断器で保護された電路では、容量不足です。 よって不適切です。 コンセントの数字に注目！他の記述についてその他の記述について解説します。 単相200Vの機器用コンセントとして取り付けた。 これは正しい記述です。 これは使用電圧が250V迄なので、単相200Vでの使用は問題ありません。 三相400Vの機器用コンセントとしては使用できない。 これは正しい記述です。 これは、使用電圧が250V迄なので使用できません。 三相400Vに対応したコンセントはありません。 接地極にはD種接地工事を施した。 これは正しい記述です。 このコンセントは使用電圧が250V迄しか対応していません。 よって接地工事はD種接地工事となります。
