2022年度 下期 学科 午前 第一種電気工事士 学科試験 問26

解説

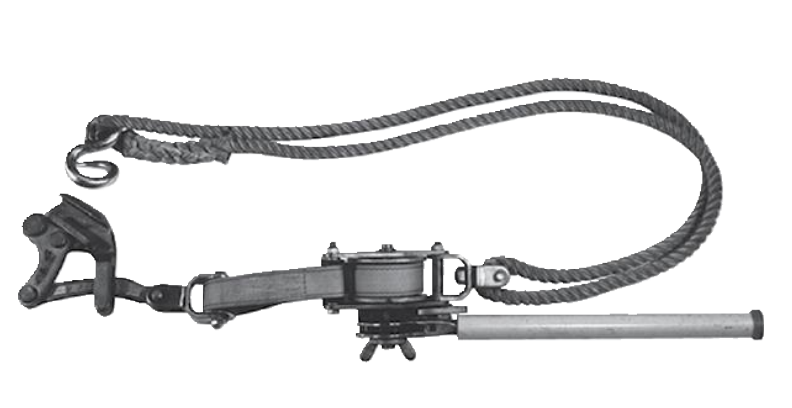

正解は「ニ．張線器」です。 写真はワイヤグリップ(電線をつかむ部分)、ラチェット式の巻取機構、ロープで構成された張線器(シメラー)で、架空配線工事でちょう架用線や電線を引っ張ってたるみを調整するのに使用します。 トルクレンチ(イ)はボルトの締付け、呼び線挿入器(ロ)は電線管への電線の通線、ケーブルジャッキ(ハ)はケーブルドラムの支持に使う工具です。
