2022年度 下期 学科 午前 第一種電気工事士 学科試験 問23

解説

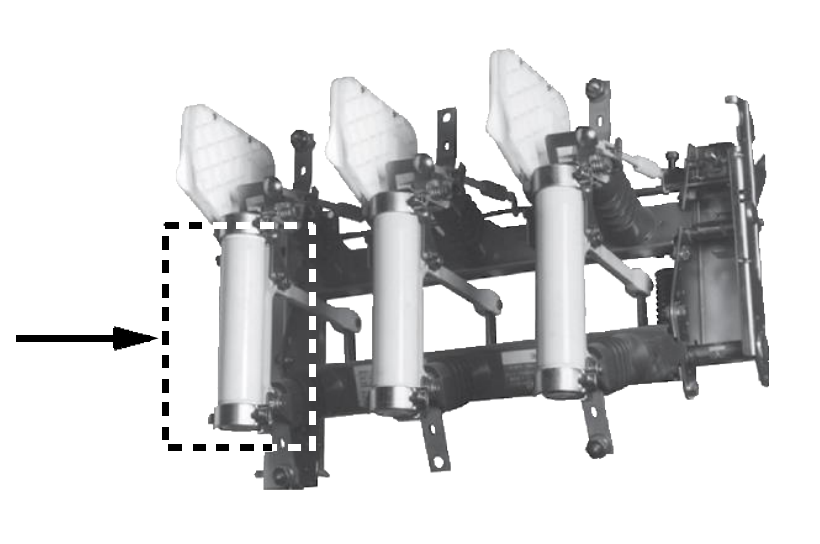

正解は「ニ．高圧電路の短絡保護」です。 写真は限流ヒューズ付き高圧交流負荷開閉器(LBS)で、矢印は白い筒状の高圧限流ヒューズを示しています。 負荷開閉器自体は負荷電流の開閉しかできないため、短絡電流のような大きな故障電流は限流ヒューズが溶断して遮断します。 地絡保護(イ)は地絡継電器、過電圧保護(ロ)は避雷器、高調波電流の抑制(ハ)は直列リアクトルの役割です。
