2022年度 下期 学科 午前 第一種電気工事士 学科試験 問15

解説

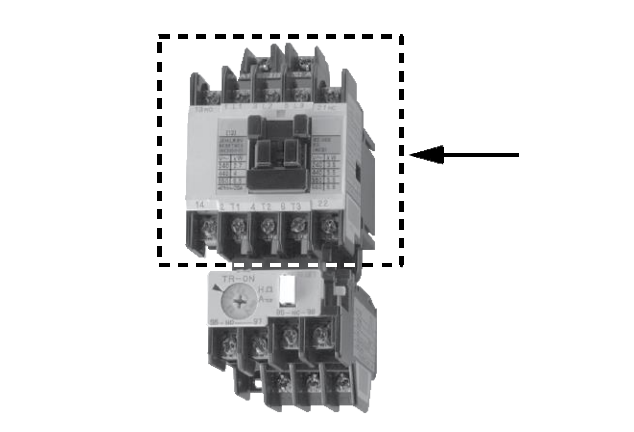

正解は「ロ．電磁接触器」です。 写真は電磁開閉器で、矢印の上側の部分が電磁接触器、下側に組み合わされているのが熱動継電器(サーマルリレー)です。 電磁接触器は電磁石の力で主接点を開閉して電動機などの負荷回路を入り切りする機器で、高頻度の開閉に耐えます。 熱動継電器と組み合わせることで過負荷保護もできる電磁開閉器となります。
