2022年度 下期 学科 午前 第一種電気工事士 学科試験 問9

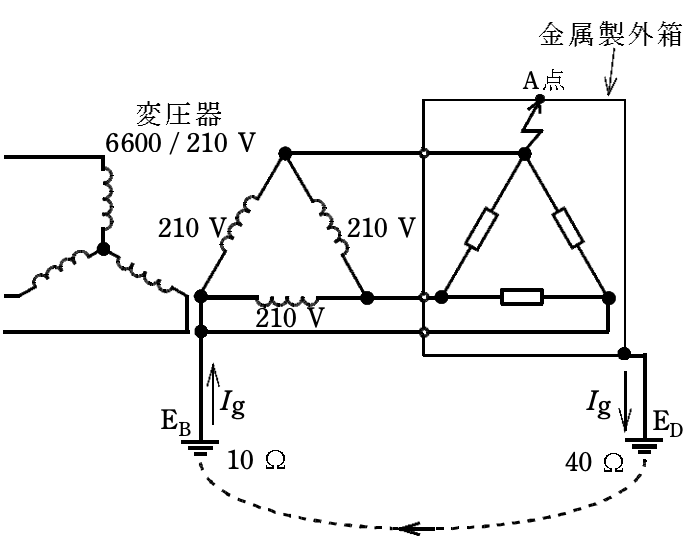

図のような電路において, 変圧器(6600/210V)の二次側の1線がB種接地工事されている。 このB種接地工事の接地抵抗値が10Ω, 負荷の金属製外箱のD種接地工事の接地抵抗値が40Ωであった。 金属製外箱のA点で完全地絡を生じたとき, A点の対地電圧[V]の値は。 ただし, 金属製外箱, 配線及び変圧器のインピーダンスは無視する。
正答2
図のような電路において, 変圧器(6600/210V)の二次側の1線がB種接地工事されている。 このB種接地工事の接地抵抗値が10Ω, 負荷の金属製外箱のD種接地工事の接地抵抗値が40Ωであった。 金属製外箱のA点で完全地絡を生じたとき, A点の対地電圧[V]の値は。 ただし, 金属製外箱, 配線及び変圧器のインピーダンスは無視する。
