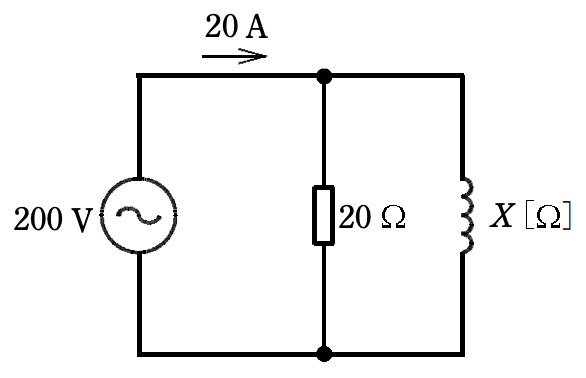

ホーム › 第一種電気工事士 学科試験 › 2022年度 下期 学科 午前 › 問32022年度 下期 学科 午前 第一種電気工事士 学科試験 問3電気の基礎理論2022年☆ ブックマーク図のような交流回路において, 電源電圧は200V, 抵抗は20Ω, リアクタンスはX[Ω], 回路電流は20Aである。 この回路の力率[%]は。506080100購入状況を確認しています…正答1解説正解は「イ．50」です。 この問題のポイントは、力率の求め方についてです。 この問題は交流回路の基礎的な問題となります。 力率は全体の電流の内、抵抗に流れる電流の割合を示すものです。 力率の求め方を覚えておこう！解き方抵抗に流れる電流を求める電源電圧を抵抗値から、抵抗に流れる電流を求められます。 I_R=V/R =200/20 =10［A］力率を求める力率COSθは回路全体の電流の内、抵抗に流れる電流の割合を示します。 これを式にすると次のようになります。 cosθ=I_R/I =10/20 =0.5 =50［％］← 問2問4 →まとめて解く2022年度 下期 学科 午前を通しで解く（50問）→この回の他の問題2022年度 下期 学科 午前 第一種電気工事士 学科試験 の全50問を見る →
