2021年度 下期 学科 午前 第一種電気工事士 学科試験 問18

解説

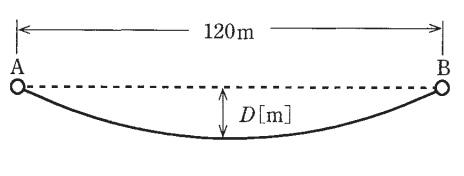

正解は「ロ．3」です。 架空電線のたるみはD＝WS²/(8T)で求めます。 電線1m当たりの重量W＝20N/m、径間S＝120m、水平引張強さT＝12000Nを代入すると、D＝20×120²/(8×12000)＝288000/96000＝3mとなります。 たるみの公式は、分子が径間Sの2乗、分母が8Tであることを正確に覚えておくことがポイントです。
