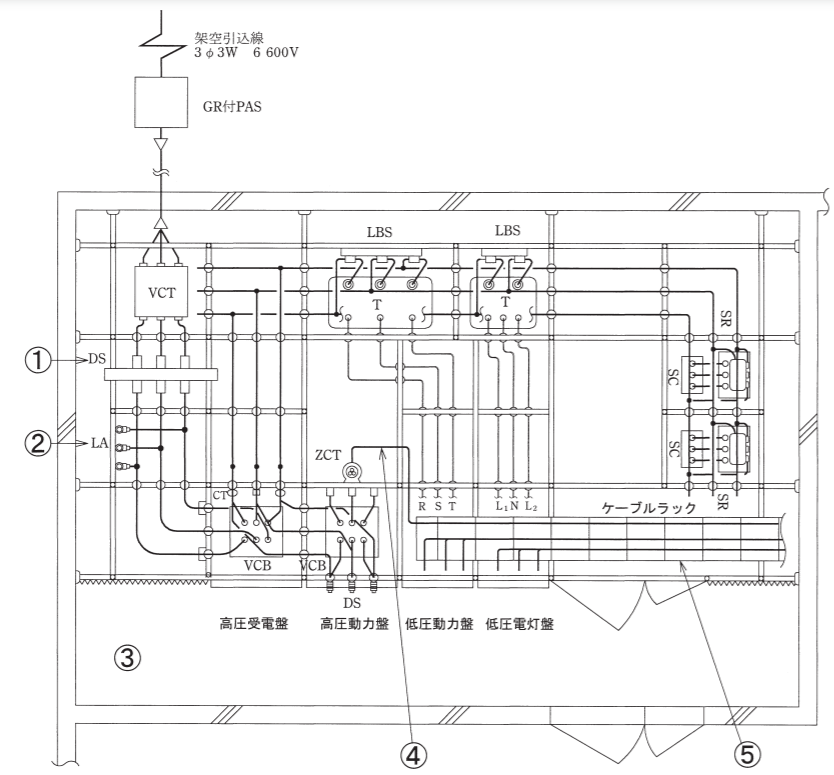

2020年度 下期 学科 第一種電気工事士 学科試験 問33

解説

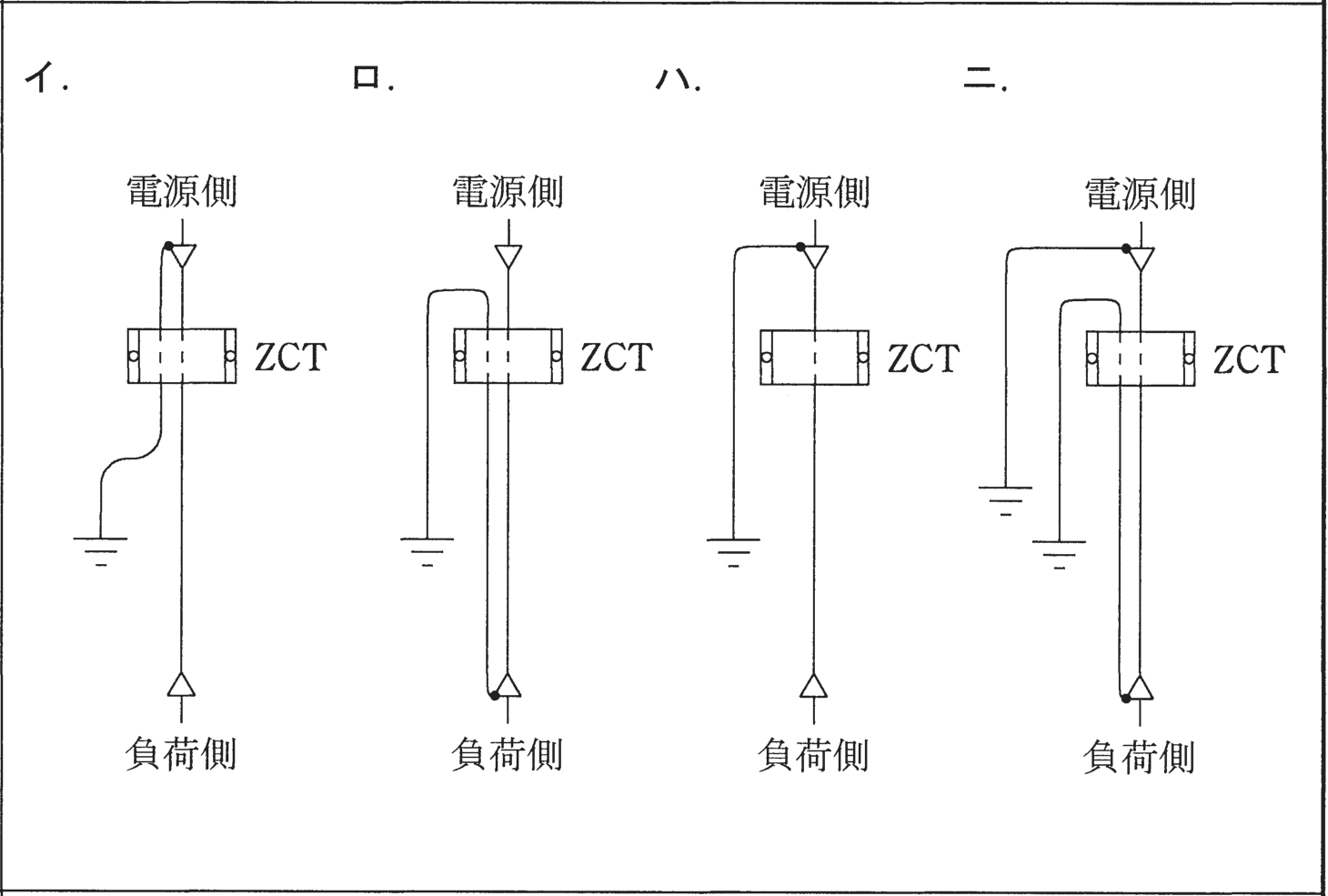

正解は「イ」です。 地絡事故を確実に検出するには、地絡電流(零相電流)が必ずZCT(零相変流器)の検出に現れる経路となるよう、ケーブルシールドの接地線を施設します。 ZCTより電源側でシールドを接地する場合は接地線をZCTに貫通させ、負荷側で接地する場合は貫通させないのが原則です。 イの接地方法はこの条件を満たし、ケーブル内で地絡が生じたときに零相電流が正しく検出されます。
