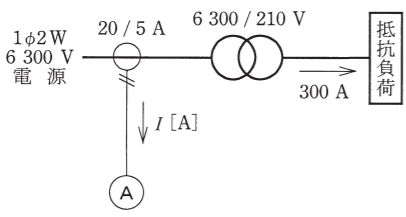

2020年度 下期 学科 第一種電気工事士 学科試験 問8

解説

正解は「イ．2.5」です。 この問題のポイントは、変圧器と変流器で2回の電流の変化があるところです。 計算自体は簡単ですが、計算ミスや勘違いがないようにしましょう。 変圧器と変流器の比の関係を覚えておこう！解き方変圧器一次側に流れる電流を求めるまず変圧器一次側に流れる電流を計算します。 変圧器の変圧比と電流比は次のような関係になります。 V_1/V_2=I_2/I_1 V1：一次電圧 V2：二次電圧 I1：一次電流 I2：ニ次電流上記の式より、一次電流I1を求めると次の式になります。 I_1=I_2V_2/V_1 =300×210/6300 =10[A] 変流器二次側に流れる電流を求める先ほど求めた一次電流より変流器二次側の電流を求めます。 変流比と電流の関係は次のようになります。 変流比=I_1/I_2 この式から、変流器の二次電流I2を求めると次のようになります。 I_2=I_1/変流比 =10/(20/5) =10×5/20 =2.5[A]
