2020年度 下期 学科 第一種電気工事士 学科試験 問5

解説

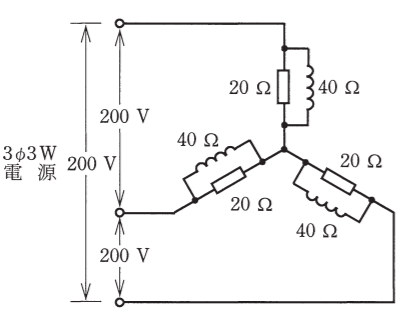

正解は「ハ．2.0」です。 各相は20Ωの抵抗と40Ωのリアクタンスの並列で、Y結線されているため相電圧は200/√3Vです。 電力を消費するのは抵抗だけなので、1相分の消費電力はP＝Vp²/R＝(200²/3)/20≒667W。 全消費電力は3相分で3×667≒2000W＝2.0kWとなります。 リアクタンスは電力を消費しない点がポイントです。
