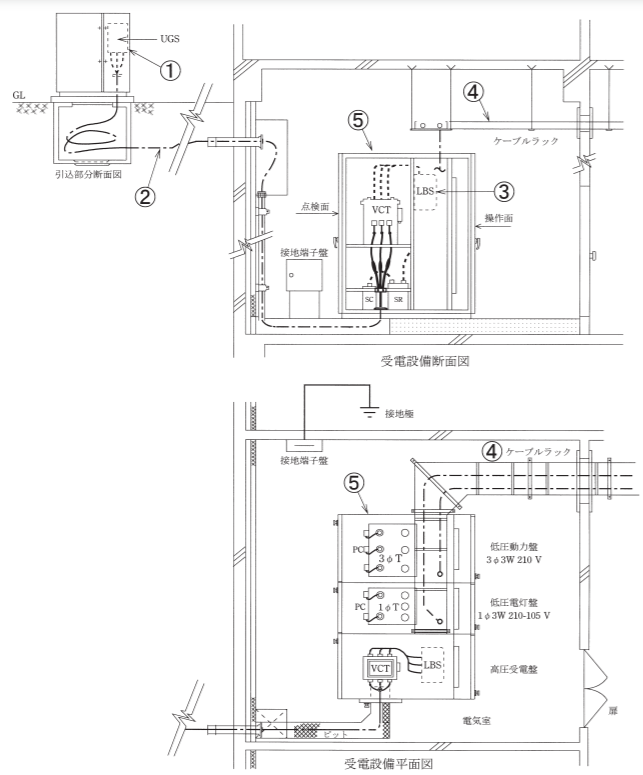

2019年度 下期 学科 第一種電気工事士 学科試験 問34

解説

正解は「ロ．ケーブルの絶縁耐力試験を直流で行う場合の試験電圧は，交流の1.5倍である。」です。 この問題は、高圧受電設備の絶縁耐力試験についてです。 絶縁耐力試験は「電気設備の技術基準の解釈」の15条にて定められています。 そこでは、直流で試験する場合は交流での試験電圧の2倍とされています。 よって「ロ」は誤りです。 直流の試験電圧は、交流の試験電圧の2倍！他の記述についてその他の記述について解説します。 交流絶縁耐力試験は，最大使用電圧の1.5倍の電圧を連続して10分間加え，これに耐える必要がある。 これは正しい記述です。 「電気設備の技術基準の解釈」の16条にて定められています。 ケーブルが長く静電容量が大きいため，リアクトルを使用して試験用電源の容量を軽減した。 これは正しい記述です。 ケーブルは静電容量が大きい為に、交流で試験する場合は試験用電源が足りない場合があります。 その場合にはリアクトルを使用して、静電容量分を打ち消します。 絶縁耐力試験の前後には， 1000V以上の絶縁抵抗計による絶縁抵抗測定と安全確認が必要である。 これは正しい記述です。 絶縁耐力試験の前後に絶縁抵抗測定をして、絶縁耐力試験により絶縁状態に変化がない事を確認します。
