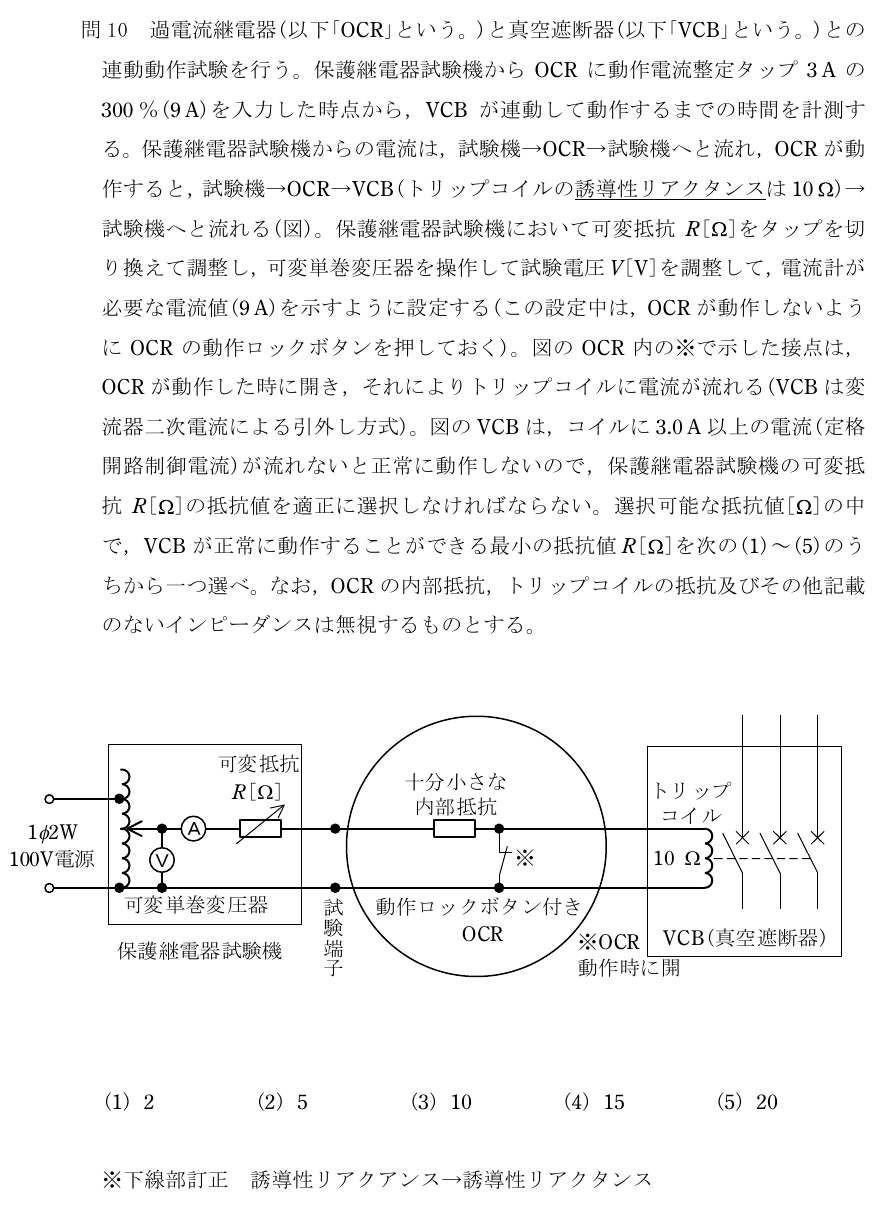

令和4年度上期 法規 第三種電気主任技術者試験 問10
過電流継電器(以下「OCR」という。)と真空遮断器(以下「VCB」という。)との連動動作試験を行う。 保護継電器試験機からOCRに動作電流整定タップ3Aの300%(9A)を入力した時点から,VCBが連動して動作するまでの時間を計測する。 保護継電器試験機からの電流は,試験機→OCR→試験機へと流れ,OCRが動作すると,試験機→OCR→VCB(トリップコイルの誘導性リアクタンスは10Ω)→試験機へと流れる(図)。 保護継電器試験機において可変抵抗R[Ω]をタップを切り換えて調整し,可変単巻変圧器を操作して試験電圧V[V]を調整して,電流計が必要な電流値(9A)を示すように設定する(この設定中は,OCRが動作しないようにOCRの動作ロックボタンを押しておく)。 図のOCR内の※で示した接点は,OCRが動作した時に開き,それによりトリップコイルに電流が流れる(VCBは変流器二次電流による引外し方式)。 図のVCBは,コイルに3.0A以上の電流(定格開路制御電流)が流れないと正常に動作しないので,保護継電器試験機の可変抵抗R[Ω]の抵抗値を適正に選択しなければならない。 選択可能な抵抗値[Ω]の中で,VCBが正常に動作することができる最小の抵抗値R[Ω]を次の(1)〜(5)のうちから一つ選べ。 なお,OCRの内部抵抗,トリップコイルの抵抗及びその他記載のないインピーダンスは無視するものとする。 (図:1φ2W100V電源に可変単巻変圧器・可変抵抗R[Ω]・電流計A・電圧計Vからなる保護継電器試験機が接続され,試験端子を介して動作ロックボタン付きOCR(内部抵抗は十分小さい)に至る。OCR内の接点(※OCR動作時に開)を通ってトリップコイル10ΩとVCB(真空遮断器)に至る回路構成。)
