平成30年度 理論 第三種電気主任技術者試験 問7

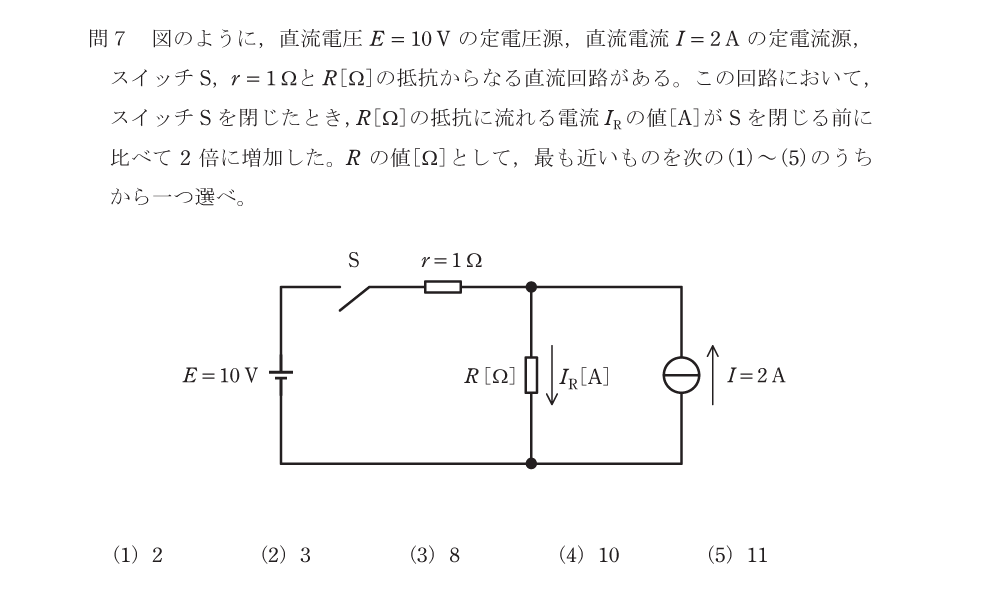

図のように，直流電圧E=10Vの定電圧源，直流電流I=2Aの定電流源，スイッチS，r=1ΩとR[Ω]の抵抗からなる直流回路がある。 この回路において，スイッチSを閉じたとき，R[Ω]の抵抗に流れる電流I_Rの値[A]がSを閉じる前に比べて2倍に増加した。 Rの値[Ω]として，最も近いものを次の(1)～(5)のうちから一つ選べ。 （図：スイッチSとr=1Ωを直列にした枝，R[Ω]の枝，定電流源I=2Aの枝が並列に接続され，E=10Vの定電圧源につながる回路）
正答1
