平成30年度 電力 第三種電気主任技術者試験 問8

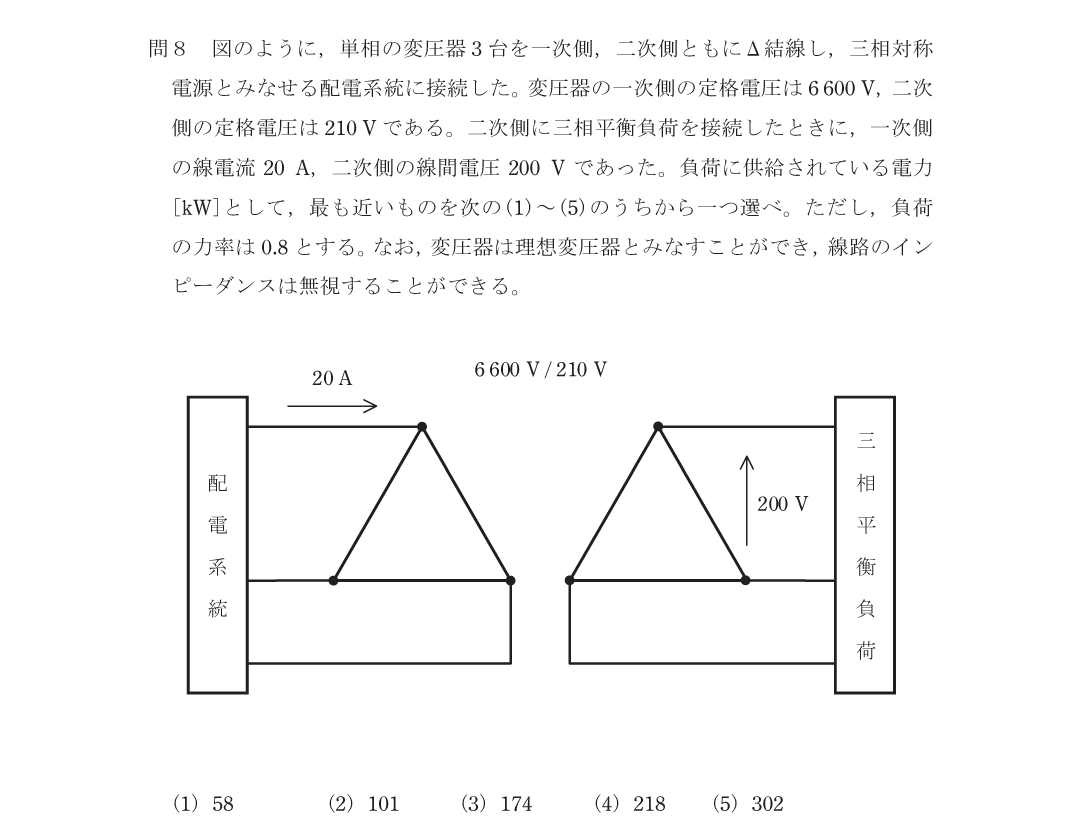

図のように，単相の変圧器3台を一次側，二次側ともにΔ結線し，三相対称電源とみなせる配電系統に接続した。 変圧器の一次側の定格電圧は6 600 V，二次側の定格電圧は210 Vである。 二次側に三相平衡負荷を接続したときに，一次側の線電流20 A，二次側の線間電圧200 Vであった。 負荷に供給されている電力[kW]として，最も近いものを次の(1)～(5)のうちから一つ選べ。 ただし，負荷の力率は0.8とする。 なお，変圧器は理想変圧器とみなすことができ，線路のインピーダンスは無視することができる。 （図：単相変圧器3台をΔ-Δ結線した配電系統。一次側6 600 V/210 V，一次線電流20 A，二次線間電圧200 V。詳細は図参照）
正答3
